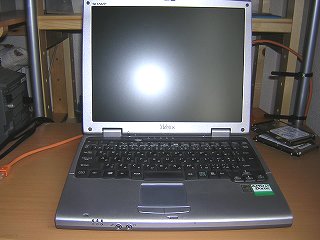

シャープのB5型メビウス、CB1M5。
購入してから5年にもなるといろんなところが壊れていく・・。
今回はCPU温度を感知するサーミスタの故障なのか、CPUファンがまったく回らなくなってしまった。 |
 |
CPU温度が上がりっぱなしなので、すぐ熱暴走してブルースクリーンやリブートという現象が。

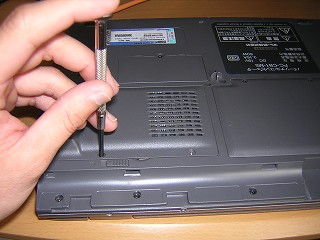

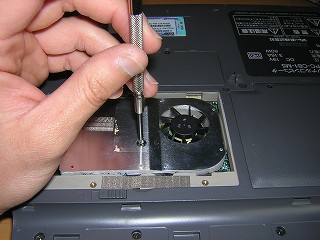

とりあえず、CPUクーラー部分のビスを外す。 |
 |

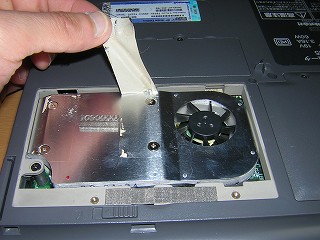

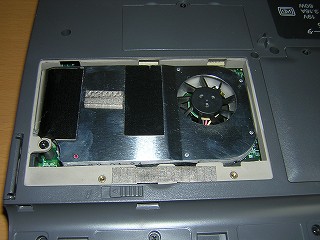

ヒートシンクはビス留めしてあるのだが、テープでビスが隠れている。 |
 |

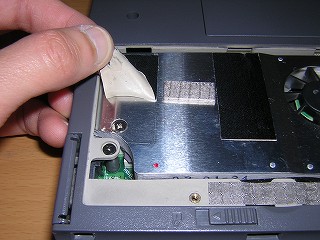

このテープを剥がす。 |
 |
こちら側も同様に。 |
 |
4本のビスで固定されているので、これを外す。 |
 |

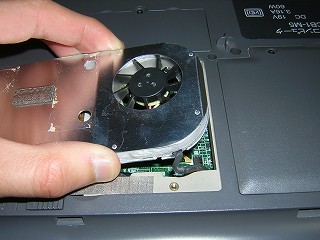

あとは手で持ち上げ・・ |
 |

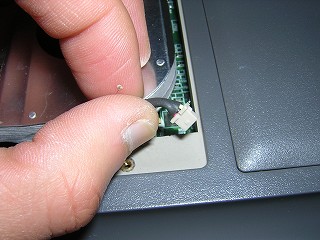

CPUファンの電源コネクタを外す。 |
 |

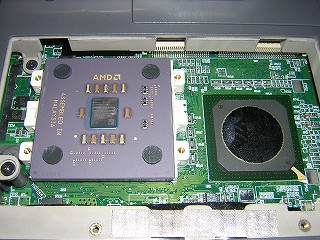

ヒートシンクを取った状態。
AMDのDuronが見える。 |
 |

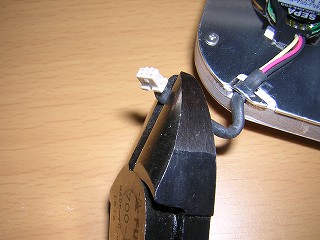

CPUファンの電源コネクタを落とす。 |
 |
絶縁チューブを剥ぎ取って・・ |
 |

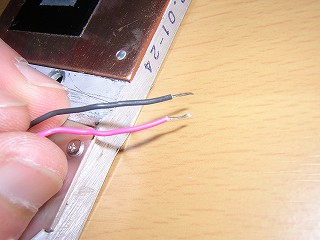

赤と黒のコードを剥く。 |
 |

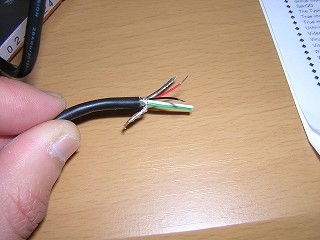

適当なUSBケーブルを切断し、これも剥く。 |
 |

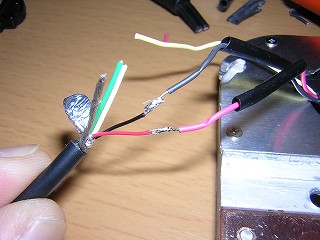

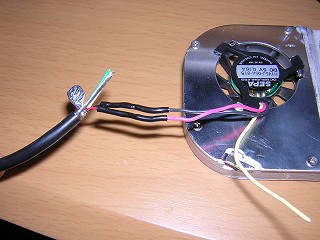

USBケーブル4本の中から、電源線を半田付け。
極が違うとファンが回らないので注意。 |
 |
収縮チューブで絶縁する。 |
 |

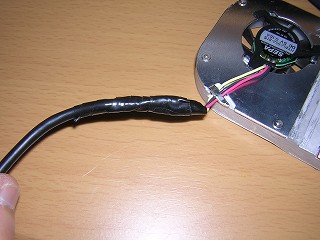

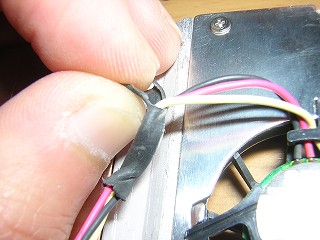

さらに絶縁テープで保護。 |
 |

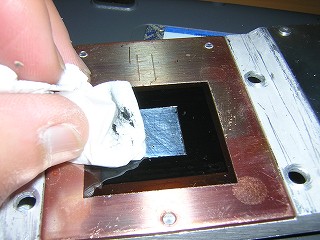

ヒートシンクのCPU接触部位を拭いて・・ |
 |

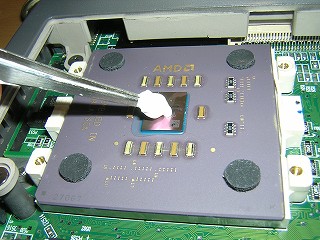

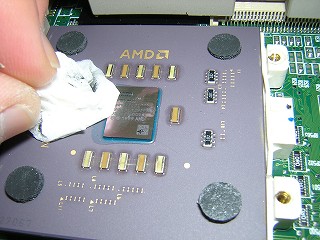

CPUのコアも拭いてキレイにする。 |
 |
シリコングリスを塗布。 |
 |

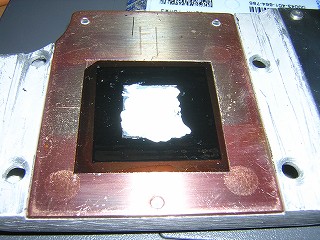

ヒートシンクにも。 |
 |

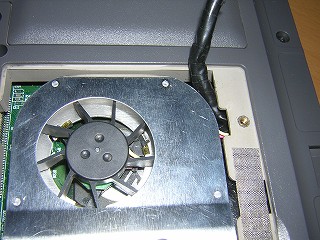

ヒートシンクを元合った場所に設置。 |
 |
このままでは蓋が閉まらないので・・ |
 |

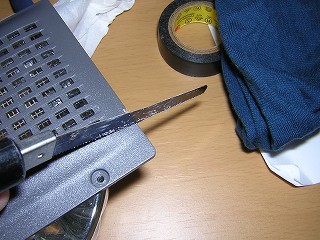

コードに干渉する部分を切断する。 |
 |

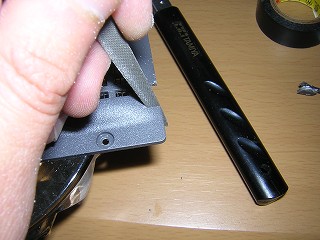

ヤスリがけ。
しなくてもいいけど。 |
 |

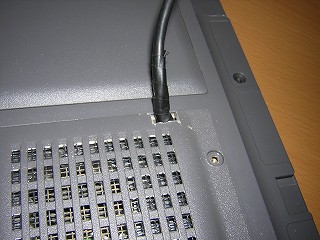

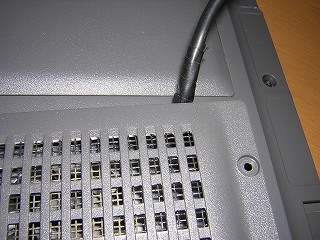

これで蓋が閉まるようになった。 |
 |

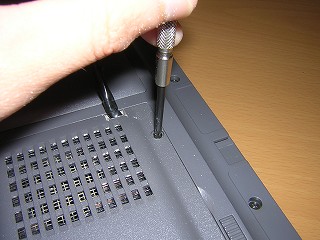

元通りにビス留めする。 |
 |

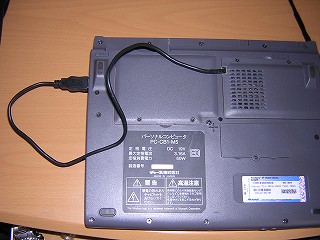

完成。
CPUファンが休み無く回り続けるようになったけど、熱暴走するより100倍マシです。
今のところ問題なく動いてくれてます。 |
